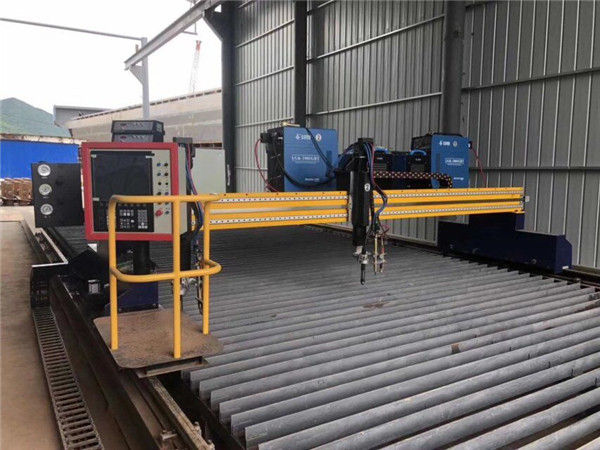

Портальный плазменный резак 3мx8м
Базовая информация

Модель №: 3MX8M
Режущий газ: кислород + ацетилен или пропан
Система ЧПУ: Пекин Старт ЧПУ
Мотор и водитель: шаговый двигатель и мотор
Программное обеспечение: Fastcam Software
Точность перемещения: 0,01 мм на шаг
Режим движения: линейная направляющая и реечная передача
Метод охлаждения резака: воздушное или водяное охлаждение
Ток: источник плазменной резки 30-400A
Время выполнения: 7 дней
Гнездо Программное обеспечение: Fastcam
Спецификация: 3000X8000MM



Характеристики

1.Сварная конструкция, ось Y, X с реечной и линейной направляющей, ось Z с электрическим автоматическим подъемом, чтобы обеспечить скорость и качество резки.
2. Машина с системой смазки, автоматической системой удаления дыма и пыли. 3.Настройка очень проста, все виды графики САПР могут считываться непосредственно нашей системой через U-диск. Программное обеспечение может автоматически создавать графику.
4.Соединенный интерфейс Udisk и программное обеспечение для автоматического преобразования кода резки для чертежей САПР, чертежи САПР можно вводить непосредственно в резак через U-диск.
5. Советы по каждой операции отображаются на экране в любой момент, поэтому операторы могут использовать нашу систему, не обучаясь и не читая инструкции.
6. Размещенные световые индикаторы для различных зацепок. Диагностика зацепки понятна с первого взгляда, а техническое обслуживание удобно и быстро.
7.В каретке горелки имеются необходимые клавиши для управления перемещением, чтобы оператор мог легко переместить горелку в нужное место.
8. С точкой останова или прерыванием питания, функцией памяти.

параметр

название Портальный станок с ЧПУ для резки
модель3000 × 6000 × 13000 × 6000 × 1A3000 × 6000 × 1 + 1A
Типы резкиГазокислороднаяплазмаКислород-топливо и плазма
СоставПортал, двойной привод
Гусеница и направляющая3000 × 6000мм
Эффективный размер резки2400 × 4500мм
коробка передачПродольные и поперечные главные тележки: реечный механизм поперечной ведомой тележки: стальной ремень
Трубчатая трансмиссияТрансверсаль: промышленная пластиковая цепь сопротивления;

Продольный: подвесные шкивы или заземляющая цепь

Толщина резки6-150 мм мягкая сталь



2-40 мм мягкая сталь, нержавеющая сталь, латунь, алюминий и т. Д. (Зависит от мощности плазмы)Кислород-топливо 6-150 мм;

Плазма: зависит от емкости плазмы;

Факел №1 (2 вариант)1 (2 вариант)2
Управление высотой резака (THC)Моторизованное управление горелкой (опция CAP auto THC)Напряжение дуги авто ТГК



Напряжение дуги авто ТГК для плазменной резки

Моторизованный контроль горелки для резки кислородного топлива
